單筒振動磨機概述
ZM系列振動磨機是工業，實驗室粉磨設備。它在磨制細粉和過細粉物料時，比傳統的回轉式磨機具有明顯的好處。(效率提高2-5倍，能耗降低20%-30%)，該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是球磨機理想的換代產品。

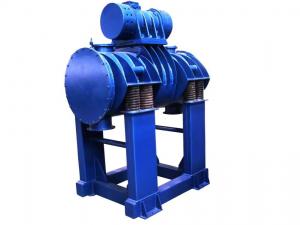

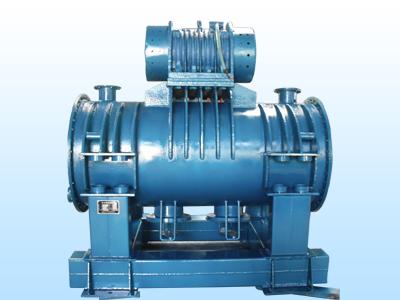

單筒振動磨機結構
本機主要由振動電機、機體、底架、磨筒、、襯筒、磨破介質和彈性支撐等幾部分組成。
1、振動電機：為磨機振磨提供能量;振動電機有兩組偏心塊，兩側偏心塊同向轉動，使所需激振力刻度線對準軸端的基準線;
2、底架：通過彈性支撐把機體托起;
3、磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成，磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換;
4、襯筒：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯筒，可提高整機的使用壽命;
5、磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨;
6、彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體(筒)水平度的安裝問題。每組彈簧在安裝過程中保證彈簧上、下接觸面的同軸度，其允差不超過2mm;
